限程式滚珠花键

NB限程式滚珠花键由具有转送槽的圆柱型花键轴和外筒构成，花键外筒内组装了一个外筒主体、保持器、侧环以及钢球。

保持器设置了球口袋，利用滚动体之间不发生接触的结构，从而可以实现圆滑顺畅的直线运动。采用钢球非循环型的保持器，即使在直线运动时保持器也会移动，因此可以限定行程。推荐移动量设定为商品目录中行程的80%。

>极小的动摩擦阻力和低噪音

滚动体被球口袋分离开，相互之间不会接触。另外，还采用了限定行程，滚动体不循环的结构，因此实现了极小的动摩擦阻力和低噪音。

>全不锈钢制

所有的零部件都采用了不锈钢，具有优异的耐腐蚀性、耐热性（使用温度 : －20～140℃），适合使用于真空环境或无尘室。

>小型

比传统的滚珠花键的外筒外径约小20%，对空间的节省做出了贡献。

>润滑

在外筒油槽处设置了两个油孔，所以加油设计比较容易。

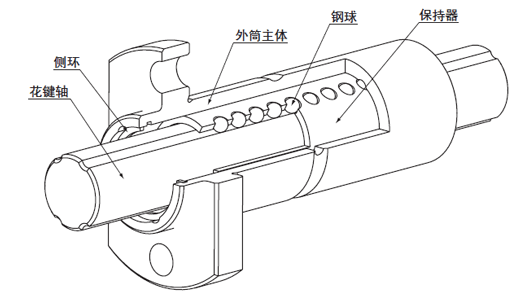

SPLFS型的结构
