外筒旋转式 SPR型

NB 外筒旋转式滚珠花键采用了可同时进行直线运动和旋转运动的结构。一般使用于标量类型机器人和组装机的纵轴、装载机等。

>>结构与特征

NB外筒旋转式滚珠花键由花键部分和旋转部分构成，旋转部分配置了交叉滚柱。

>使零部件点数减半

由于花键部分和旋转部分成一体化结构，与传统的结构相比，大大降低了零部件的点数，从而减少了安装的累积误差。

>高刚性

通过可最大限度地发挥交叉滚柱和４线路的滚珠花键的特性的结构，虽然形状较小，但具有极高的刚性。

>小型·轻量

滚珠花键外筒上直接配置了交叉滚柱，加工为轻量。小型形状。

>高精度

旋转方向具有较强的指向性，可正确进行旋转方向的定位。

>可以大幅度削减安装和加工成本

由于使用了交叉滚柱，从而控制了外壳的不必要的厚度，减轻了重量，加工也变得更简单，安装更容易了。

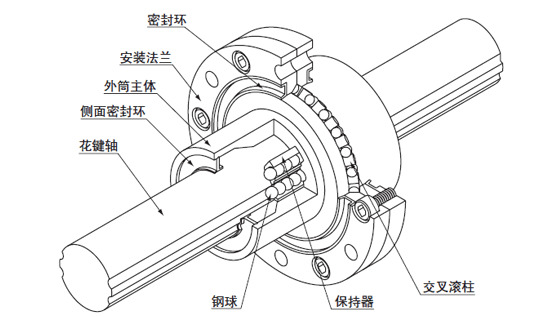

SPR型的结构
