滑动衬套及光轴

NB滑动衬套是利用钢球的滚动来达到直线运动的装置。由于它利用简单的结构即可获得低摩擦的直线运动，因此被广泛应用于运输装置、食品机械、半导体制造装置等领域。

>>结构与特征

NB滑动衬套的圆柱型外筒中装有保持器，保持器的导向部位设计并制作为钢球可以顺畅循环的结构，从而可以进行顺畅的直线运动。

>可有效利用空间的小型机构

NB滑动衬套使用圆轴作为导向，因此可以有效地利用空间，适合于小型的机构设计。

>低摩擦

转送面经过精密研磨加工比较光滑，钢球与转送面的接触面积较小，与其他直线运动装置相比摩擦更小。

>丰富的形状和安装方法

NB滑动衬套有标准型、间隙调整型、开放型、法兰型等多种形状，可以对应各种使用方法。

>GM系列

与SM型相比，质量减轻了50～30%。另外，钢球返回部全部为树脂结构，实现了静音化。响应低成本时代的要求，进一步扩大滑动衬套的用途。

>可以根据环境进行选择

NB滑动衬套有标准规格和耐腐蚀规格，此外，保持器也有被标准化为可适应恶劣条件的钢制和低噪音、价格便宜的树脂制，可以结合使用条件选择适当的规格。

>滑块系列

滑块系列可以选择在外壳中内置组装滑动衬套的滑块形状。加工精密的滑块结构有利于实现机械·装置的高精度化，树脂滑块结构有利于实现轻量化和低价格化，经济型组件有利于降低成本，并缩短设计时间。

>互换性

NB滑动衬套具有完整的互换性，可以与轴随机组合使用。

>FIT系列

通过对NB滑动衬套和滑动轴的精密研磨加工，进行径向间隙调整，从而可以减轻晃动，可以实现顺畅的直线运动。

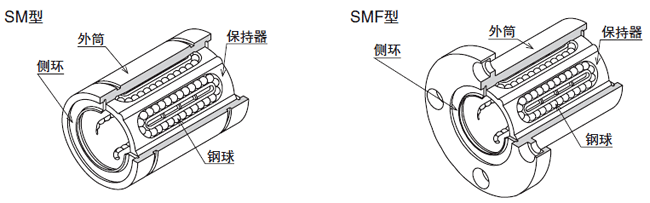

（SM,KB,SW）的基本结构

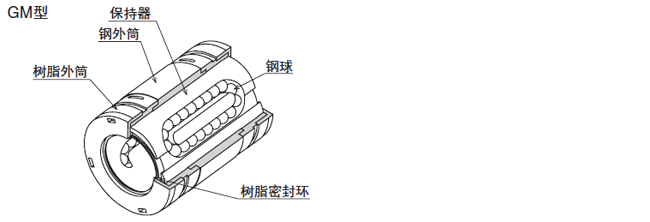

（GM）的基本结构



>>类型

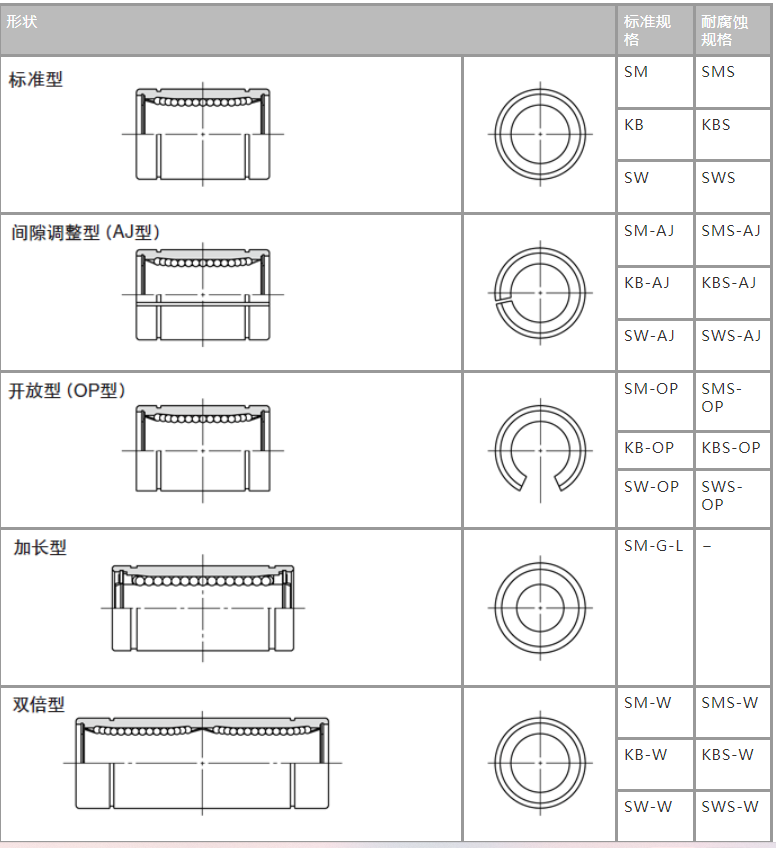

种类（1）

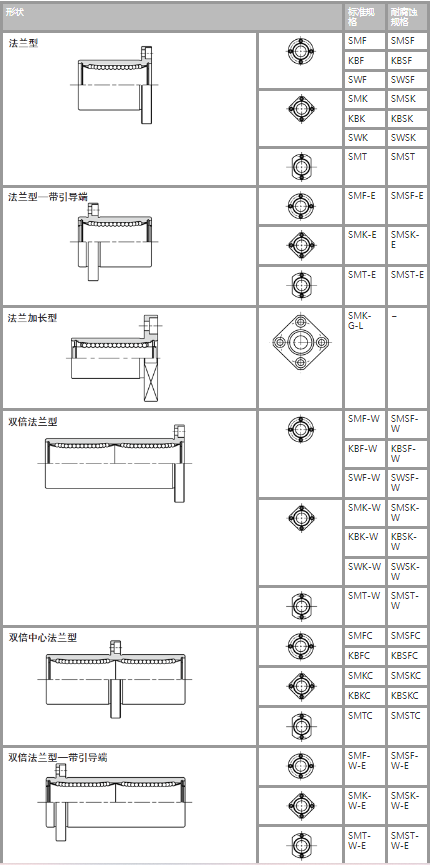

种类（2）

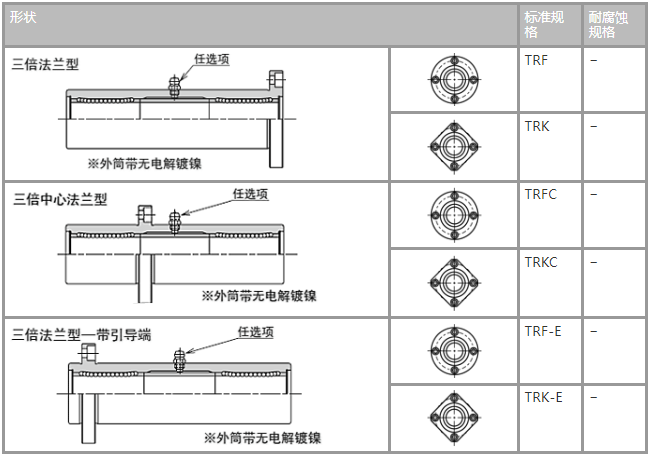

种类（3）

种类（4）GM系列

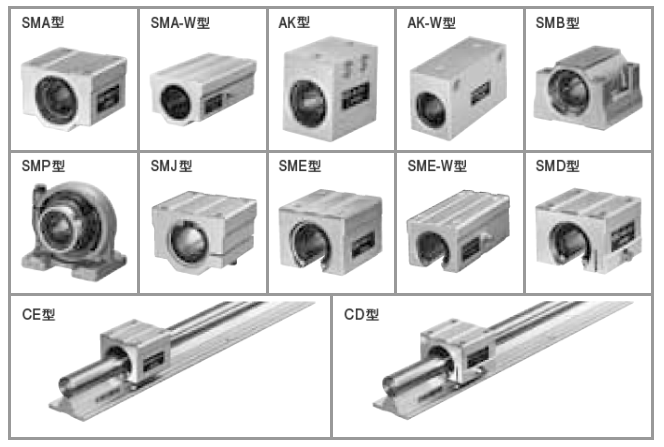

>>滑块系列

>SMA·AK·SMB·SWA型

该类型的产品是为常用的标准型产品。其外壳由铝合金制成 : SMA类型和AK类型产品还提供宽型（W）。

>SMP型

其外壳具有自动调心功能。该功能有助于消除安装面带来的不精确性，从而使运动更为平滑。

>SMJ·SWJ型

在SMA/SWA类型外壳上制造一个缝隙可方便对间隙进行调整。滑块和轴之间的间隙越小，通过紧固调整螺钉所能获得的定位精度越高。

>SME·SMD·SWD型

该产品以其开放型外壳从下方提供支撑，从而将轴的弯曲变形降到低程度，为负荷较高和轴在行程较长等应用场合提供了保证。另外，针对SME类型还推出了宽型（W）产品。

>RBW型

其外壳由ABS树脂制成，质量轻、成本低。内部为英制尺寸型树脂制保持器式衬套（带密封环）。

>CE·CD型

该类型产品是由滑块、光轴和支持台等构成的装置，在这种结合下，其总成本得以降低。支持台长为2,000mm光轴长为4,500mm。
