SGW型

NB 滚动导轨SGW 型是钢球在4线路轨道槽内进行滚动的直线运动轴承。因该形式为低高度宽幅，所以适合1轴使用。

>>结构与特征

NB滚动导轨SGW型是由具有经过精密研磨加工的4线路轨道槽的轨道和滑块构成，滑块进而又由本体、钢球、保持器、回路盖构成。

>高负载容量及长寿命

传送面加工成近似钢球半径的R形状，故而钢球接触面积大，实现高负载容量及长寿命。

>耐腐蚀规格

轨道和滑块实施了低温黑铬处理，大幅提高了耐腐蚀性能的LB规格已被标准化，最适合用于无尘室等环境下。

>允许力矩较大

因为宽型，故而大幅提高了耐力矩能力，即便1轴使用也可以充分对应。

>防尘

侧面密封环已被作为标准化装载。进而，为了提高防尘效果，还备有底面密封环及专用盖等。

>四个方向的负载能力相同

钢球沿45度角方向均匀配置，使上下、左右四个方向都具有相同的负载能力。

>纤维纸板

滑块本体内部可组入含润滑脂纤维纸板，向传送槽内适量供给润滑脂，从而可以大幅延长注油间隔。

>顺畅的运动

有效钢球多，可以得到极其顺畅的直线运动。

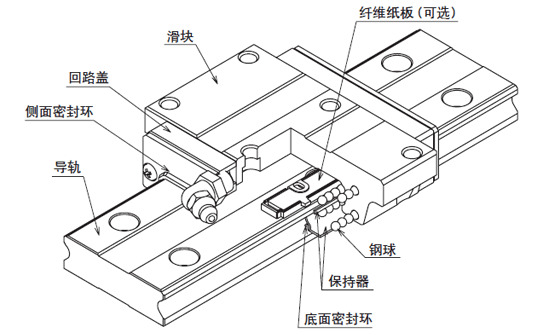

SGW型的结构

>>类型

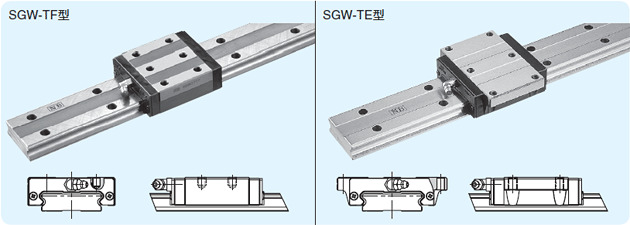

SGW型滚动导轨的滑块，根据安装方式可从以下2种滑块中选择。
