SGL型

NB滚动导轨SGL型是钢球在4线路轨道槽内进行滚动的直线运动轴承。尽管形状小型，但由于具有高负载容量，可支持广泛用途。

>>结构与特征

NB滚动导轨SGL型是由具有经过精密研磨加工的4线路轨道槽的轨道和滑块构成，滑块进而又是由本体、钢球、保持器、回路盖构成。

>高负载容量及长寿命

因使用大径钢球，并且，轨道面加工成近似钢球半径的R形状，故而钢球接触面积大，实现高负载容量及长寿命。

>吸收安装误差

钢球配置充分考虑到了提高自动调心性能，可以吸收安装误差。

>低摩擦

因采用4线路2点接触结构，故而即便施加予压提高刚性，也可以低摩擦实现稳定运行。

>耐腐蚀规格

大幅提高了耐腐蚀性能的不锈钢规格（SGLS型）和实施了低温黑铬处理的LB规格已被标准化，最适合用于无尘室等环境下。

>四个方向的负载能力相同

钢球沿45度角方向均匀配置，使上下、左右四个方向都具有相同的负载能力。

>防尘

侧面密封环已被作为标准化装载。进而，为了提高防尘效果，还备有底面密封环、双面密封环、刮刀、防尘罩及专用盖等。

>纤维纸板

滑块本体内部可组入含润滑脂纤维纸板，向传送槽内适量供给润滑脂，从而可以大幅延长注油间隔。

>反向密封环

通过装载NB反向密封环，可以抑制润滑脂的浪费，实现长期免维护。

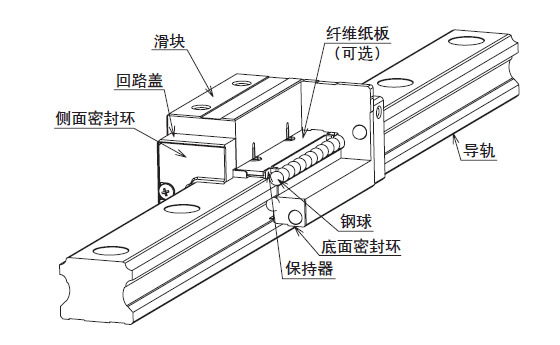

SGL型的结构

>>类型

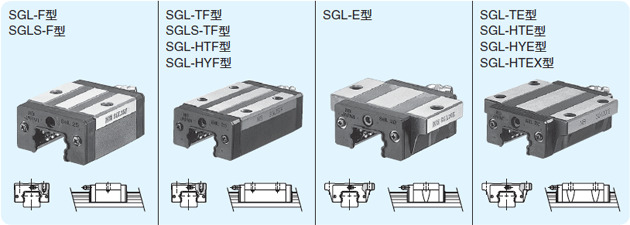

SGL型滚动导轨的滑块，可根据安装方式从以下11种滑块中选择。
