滑动螺杆

NB 滑动螺杆是一种有效利用径向滚珠轴承和轴的摩擦将旋转运动变为直线运动的独特的驱动装置。由于结构较为简单，维护方便且安装也比较容易。一般来说正确的定位较为困难，通过充分活用滑动螺杆的特性，可利用至各种装置的搬送部。

>>结构与特征

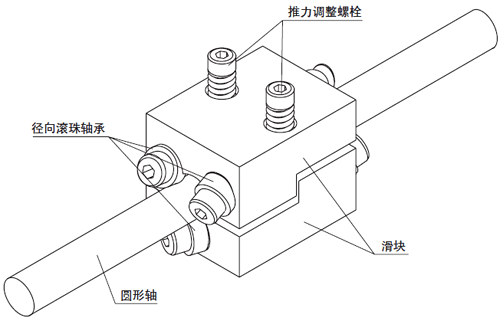

NB滑动螺杆的结构为在两个铝制滑块的两端配合导程组装3个一定角度的轴承。在2个滑块之间插入圆形轴，旋转轴部位，通过轴和轴承外轮的接触角实现直线运动。此外，针对负载的大小，可通过安装了弹簧的六角孔螺栓进行调整。

>可利用圆形轴实现直线驱动

NB滑动螺杆使用了圆形轴，因此可轻松对应长行程。

>不补充润滑油也可使用

两端的轴承中已经使用了润滑脂，所以不会出现驱动轴发生腐蚀等问题，无需补充润滑油。

>机械效率较高

滑动螺杆为利用两端的轴承和驱动轴的滚动的结构，因此其机械效率显示为90%，机械效率较高。

>防止过负载结构

在发生异常的过负载时，会产生打滑空转，从而避免事故发生。



SS形の構造
