NB旋转式Kojukabane SPB型是将花键外圆柱体和角接触结构的旋转部分集成在一起的机构，结构紧凑，可以同时执行线性运动和与高精度，高刚度和高速旋转相对应的旋转运动。

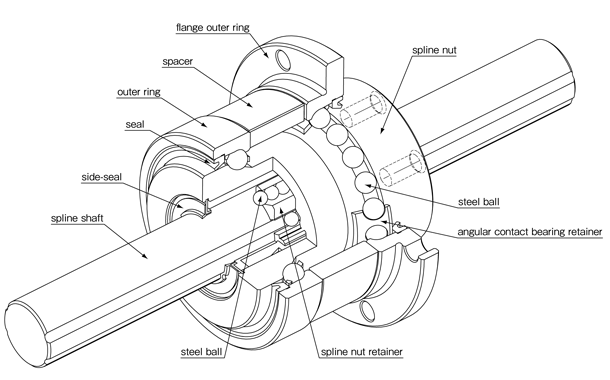

SPB型结构
性运动部分的预紧力表示为旋转方向间隙，可以从三种类型中选择：标准，轻度预紧力（T1）和中等预紧力（T2）。另外，旋转部分由垫片适当地调节。
| 表1预紧力和旋转方向间隙（仅线性运动） | 单位/μm |
| 标称编号 | 标准 | 轻载（T1） | 中预载（T2） |
| SPB16 | -3至+1 | -8至-3 | -13至-8 |
| SPB20 | -4至+2 | -12至-4 | -20至-12 |
| SPB25 |
| 表2工作条件和预紧力 |
| 预载分类 | 预紧符号 | 使用条款 |
| 标准 | 没有 | 振动很小的地方，需要精确运动的地方，在某个方向施加扭矩的地方 |
| 轻载 | T1 | 受轻震动的地方，施加轻负荷的地方，施加交变扭矩的地方 |
| 中等预紧力 | T2 | 施加振动/冲击的位置，施加悬垂载荷的位置，施加组合载荷的位置 |
*使用注意事项
外圈的座圈已适当调整。注意不要触摸它。
准确性
| 表3花键轴/槽扭转公差 |
精度等级 | 高级 | 精度等级（P） |
公差 | 13微米/ 100毫米 | 6微米/ 100毫米 |
在花键的有效长度期间，任意选择100 mm表示沟槽扭曲。

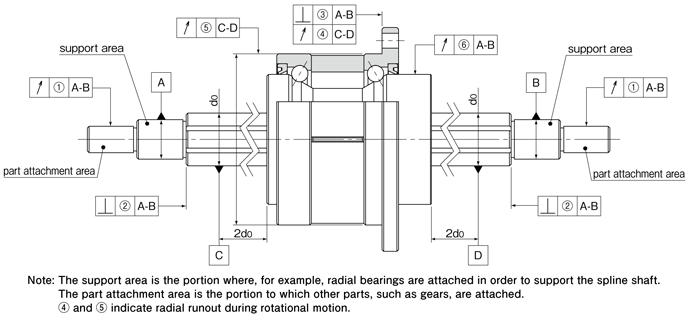

| 表4样条支撑各部分的精度 | 单位/μm |
| 标称编号 | （1）零件安装部的 径向跳动 | （2 ）花键轴端面的直角度（仅在指示磨削时适用） | ③法兰安装面的直度 | |||
| 高级 | 精度等级（P） | 高级 | 精度等级（P） | 高级 | 精度等级（P） | |
| SPB16 | 19 | 12 | 11 | 8 | 18 | 13 |
| SPB20 | ||||||
| SPB25 | 二十二 | 13 | 13 | 9 | 二十一 | 16 |
| 表5外圈旋转运动期间的精度公差 | 单位/μm |
| 标称编号 | ④法兰安装面的周向跳动 | ⑤外圈外表面的径向圆周跳动 | ||
| 高级 | 精度等级（P） | 高级 | 精度等级（P） | |
| SPB16 | 18 | 13 | 二十一 | 16 |
| SPB20 | ||||
| SPB25 | 二十一 | 16 | ||
| 表6⑥外圆柱外圆柱相对于花键支撑的径向跳动 | 单位/μm |
| 花键轴 总长（mm） | 标称编号 | ||||
| SPB16 | SPB20 ・ 25 | ||||
| 超越 | 少于 | 高级 | 精度等级（P） | 高级 | 精度等级（P） |
| -- | 200 | 34 | 18 | 32 | 18 |
| 200 | 315 | 45 | 二十五 | 39 | 21 |
| 315 | 400 | 53 | 31 | 44 | 25 |
| 400 | 500 | 62 | 38 | 50 | 29 |
| 500 | 630 | 75 | 46 | 57 57 | 34 |
| 630 | 800 | 92 | 58 | 68 | 42 |
| 800 | 1,000 | 115 | 75 | 83 | 52 |
| 1,000 | 1,250 | 153 | 97 | 102 | 65 |
| 1,250 | 1,600 | 195★ | 127★ | 130 | 85 |
| 1,600 | 2,000 | -- | -- | 171 | 116 |
★SPB16生产长度：1,500mm
